Как недорого и просто сделать направляющую для циркулярной пилы своими руками

Материалы и сборка

Самодельная направляющая шина может быть смонтирована из алюминиевого штукатурного правила. Приспособление имеет сложную конфигурацию, с одной стороны снабжено продольным пазом для установки рукояток в удобное положение. Скрытые струбцины можно сделать из быстросъемных безвинтовых зажимов.

Лапу из зажима необходимо демонтировать, на ее место установить фторопластовые или полипропиленовые бегунки. Материал подвижного элемента должен быть прочным, обладать пониженным коэффициентом трения. Деталь лучше всего формировать фрезером или ножовкой по металлу с мелкими зубьями, но во втором случае придется дополнительно придать ей форму при помощи напильника.

На следующем этапе бегунки устанавливают в паз правила, из которого будет создана направляющая для ручной циркулярной пилы.

Необходимо следить, чтобы скольжение было свободным, но без люфта. Необязательно прилагать чрезмерные усилия: в процессе работы узел подлежит фиксации.

Прикручивают салазки к верхней части струбцин. При этом нужно убедиться в прочности соединения, чтобы при работе не произошло самопроизвольное раскручивание узла. Это испортит заготовку или приведет к травме.

Направляющая шина для циркулярной пилы должна хорошо держаться, не давать люфта. Получившаяся конструкция позволит распускать плоский пиломатериал, по длине соответствующий аналогичному параметру линейки минус запас со сторон фиксации струбцин.

Если в ходе тестового распиливания получается идеально ровный рез, ничто не мешает работе, значит, технология была соблюдена, направляющая сделана правильно.

Плюс конструкции — линейка обойдется недорого. Трудозатраты также незначительны, состоят только в формировании ползунков.

Выносная направляющая

Устройство с направляющей шиной имеет недостаток — необходимость контроля бокового контакта пилы с линейкой. В случае раскроя слишком широкой заготовки может не хватит длины рук для того, чтобы направлять материал. Выход — использование каретки на шарикоподшипниках. Она обойдется не так дешево, но окупится в дальнейшем.

Направляющую каретку можно сделать из уголка и металлических пластин. Ширина настраивается с помощью барашковых фиксаторов, интегрированных в подвижные пазы. Профиль сложной конфигурации покупают в специализированном отделе строительного магазина. Вариантов может быть несколько, но нужно обеспечить параллельный упор для циркулярки.

Если по каким-то причинам не получается сделать вспомогательный элемент из профиля, который будет направлять рез по четкой линии, можно купить собранное приспособление, состоящее из каретки и направляющей. Циркулярка будет прочно соединена подошвой с конструкцией каретки.

Важно добиться строгой параллельности хода циркулярки вдоль профиля. Неправильно установленная подставка даст рыхлый срез

Выносную направляющую шину для дисковой пилы легко изготовить своими руками. В результате можно будет направлять, обрабатывать крупногабаритный пиломатериал, делать качественный распил, торцовка будет аккуратной, пила будет осуществлять легкие движения. Подача может проводиться вручную или при помощи направляющей штанги.

Вопрос затачивания

Циркулярную пилу нужно затачивать, когда появляются такие симптомы:

1. С ней становится тяжелее работать.
2. От нее на материале остаются черные следы.
3. Возникает противный запах и дым.

Необходимый набор для работы:

1. Тиски.
2. Напильник с плоской функциональной стороной.
3. Брус.

Работать следует в перчатках.

Этапы заточки:

1. Жесткая фиксация диска. Он вынимается из пилы и крепится в тисках. При этом применяются деревянные плашки. Можно его оставить в пиле, но между его зубцами воткнуть брусок. Брусок упирается в какую-нибудь поверхность.
2. Начальный зубчик маркируется.
3. Напильником обрабатывается задняя часть зуба. Им нужно провести несколько раз по ней. Усилие при этом небольшое. Каждый зубчик затачивается по очереди. Движения при этом равномерны, количество проведений напильником одно и то же.
4. Обрабатываются передние части зубов. Принцип тот же.

Острия зубов должны быть перпендикулярны поверхности диска.

Затем все зубья осматриваются на наличие дефектов. Кромки не должны блестеть. Если это так, они плавно подтачиваются напильником.

После этого диск проверяется в деле. Он помещается в пилу. Она включается. Используется пробный брусок. Если пил легкий, ровный и тихий, значит заточка качественная.

Изготовление в домашних условиях

Главное — точно выдержать геометрию. Основой может быть:

• швеллер;
• труба с прямоугольным сечением;
• уголок;
• ламинат.

Серьезным недостатком деревянных и прессованных шин является чувствительность к влаге.

Вариант 1. Шина из ламината.

• По линейке отрезаем два куска материала одинаковой длины.
• По одной кромке фрезеруем.
• Прикрепляем к основе (также из ламината) саморезами.
• Ширину паза выверяем с помощью бумажного листа формата А4 с толщиной около 0,11 мм: бумага вставляется в устройство и прикручивается.
• К подошве дисковой пилы шина фиксируется креплением для бокового упора. В корпусе можно просверлить отверстие, если гарантийный срок истек.
• Шина максимально выдвигается перед ручной дисковой пилой. Нос подошвы на несколько сантиметров должен заступать на направляющую. Диском для распиливания ламината отпиливаем края направляющих, чтобы те совмещались с разметкой.

При этом поглотится глубина пропила (примерно 1,5 см), но подобное устройство удобное и простое в изготовлении.

Вариант 2. Основой служит строительное правило. Подойдет модель с ручками, передвигающимися по желобку.

• Рукоятки снимаются, а вместо них подбираются мягко фиксирующиеся струбцины с пружинными ручками. Подойдут модели со съемным верхом. Сняв верхнюю часть, струбцину при помощи переходника фиксируют на правиле.
• Переходники делаются из полипропилена на фрезерном станке. В результате должны получиться детали, которые в разрезе напоминают букву «Т». Их плотно вставляют в паз для ручек.
• В «ножке» переходников проделываются отверстия и на винты прикручиваются струбцинами.
• Шина укладывается на лист вниз пазом и снизу хорошенько прижимается струбцинами. Сверху нет деталей, тормозящих работу дисковой пилы. Ограничения в работе — лишь длина правила.

Вариант 3. Для получения точного реза надо, чтобы край основания инструмента, прилегающий к направляющей, был идеально ровным. Профессиональные инструменты с литыми подошвами отличаются этим, а вот недорогие штампованные основания лишены данного свойства. Поэтому предлагаем вариант рельсы. Инструмент перемещается по ней, не упираясь в направляющую рейку. Вместе с этим значительно снижается усилие, требуемое для толкания пилы. Рельса может быть изготовлена из алюминиевого П-образного профиля. Нужны два отрезка с разным сечением. Меньший профиль вставляется в больший профиль без зазора, однако должно быть обеспечено свободное перемещение.

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

• 810х212 мм;
• 1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

• спинка;
• две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

• 810х143 мм;
• 1105х143 мм;
• 1610х143 мм;
• 2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Изготовление шины из ламината

Этот способ изготовления каретки для циркулярки своими руками самый простой для исполнения, в нем используются легкодоступные исходные материалы.

Требуются:

• лист ламината;
• несколько саморезов;
• листок бумаги А4.

Из ламината делаются три заготовки. Одна из них будет служить основой для направляющей. Две других вырезаются в форме двух полос, длиной приблизительно полметра каждая. У обеих фрезой выравниваются кромки с одной стороны. С помощью саморезов полосы крепятся между собой параллельно ровными краями. Ширину паза между ними выверяют, используя бумажный листок формата А4, вставив его в приспособление и прокрутив.

На подошву циркулярной пилы шина закрепляется с помощью крепежей бокового упора. Если гарантийный срок пилы уже истек, для большей надежности крепления можно использовать корпус циркулярки, проделав в нем дополнительно еще одно отверстие.

Перед началом работы самодельная направляющая должна быть выдвинута впереди ручки дисковой пилы. При этом нужно, чтобы направляющая оказалась закрытой носом подошвы на несколько сантиметров. Для идеальной совместимости краев направляющих полос с метками на материале нужно диском для резки ламината аккуратно отпилить неровности полос.

Рельсовое стусло для ручной циркулярки

Это устройство позволяет проводить нарезание досок заданной длины, брусков, мелких заготовок в больших количествах достаточно быстро и с высоким качеством.

Для изготовления такой направляющей необходимо иметь:

• Металлические уголки одинаковой величины полки и длины.
• Основание из любого доступного материала: доски, фанеры, ДСП. Его толщина должна быть более 15 миллиметров.
• Набор крепежа (болты, гайки, саморезы по дереву).

Перед распилом заготовок производят разметку. Отмечают длину будущей шины и места крепления. Основными условиями при выборе размеров является:

• доска должна свободно перемещаться под направляющими;
• выбранный диск циркулярной пилы не должен находиться слишком высоко.

Рельсовое стусло для ручной циркулярки

Для крепления конструкции используют болтовые соединения. Следует тщательно выверить параллельность закреплённых уголков. Обеспечить свободное скольжение подошвы циркулярной пилы. Для этого приклеивают фторопластовые полосы. Они существенно уменьшают коэффициент трения и снижают нагрузку на циркулярную пилу.

В качестве другого варианта устанавливают небольшие колеса. В качестве готового изделия можно применить небольшого диаметра подшипники. Потребуется дополнительно время и инструменты. Созданная конструкция значительно упростит операцию распила и обеспечит надлежащую безопасность.

Направляющая шина для циркулярной пилы своими руками

Все, кто когда либо пилил циркулярной пилой или электролобзиком, знает, как сложно сделать ровный пропил без направляющей. Как не пытайся вести инструмент по линии, но он всё равно отклоняется и в итоге получается неровный пропил.

(Картинка из гугла)

Можно ровно пилить использовав старый проверенный способ, прикрепив струбцинами направляющую рейку, или панель. Но это не всегда удобно, особенно с ручной дисковой пилой. Двигатель пилы будет задевать струбцины.

Картинка взята: http://al-pas.livejournal.com/70050.html

В магазинах электроинструментов продаются направляющие шины. Стоимость их примерно от 2000-10000 руб. Есть универсальные и есть такие, которые подходят к определенным инструментам или линейке инструментов определенного производителя. (как та направляющая шина, что на первой картинке)

Так как следующая моя самоделка требовала ровного пиления (и видимо это потребуется в дальнейшем часто), а тратить больших денег не хотелось, мне пришла в голову идея сделать удобную направляющую своими руками.

Походив по москворецкому рынку, поискав что-нибудь подходящее среди алюминиевых профилей, оказалось, что ничего такого подходящего нет:Либо уголки, либо швейллера, либо трубы, либо шины, но ничего из этого не подходило без существенной и затратной доработки.

Совершенно неожиданно наткнулся на то, что нужно совсем в другом месте. В палатке, где продавали всё для ремонта квартиры нашлось вот такое прав&#769ило.

Правило JYC-2000D-2 (инструмент, применяемый для выравнивания стен). Всего за 400р

Ручки перемещаются вдоль прав&#769ила по желобку и могут быть закреплены в любом месте. Если их снять, то на их место можно приладить струбцины.

В Леруа Мерлен купил вот такие удобные струбцины. Всего за 98 руб.

В отличии от классической струбцины, эти очень легко зажимают заготовку, быстро раздвигаются под необходимый размер. И еще большим плюсом этой струбцины для моей задачи было то, что у нее снимается верхняя часть. Сняв ее можно прикрепить через переходник к прав&#769илу.

Только готовых переходников разумеется нет. И я его изготовил из кусочека полипропилена.

Хоть это конструкция не очень пригодна, в качестве фрезерного станка, но пока свой фрезерный станок я еще не доделал, пришлось фрезеровать на том, что было, прикрепив саморезами координатный стол на сделанную ранее сверлильную стойку.

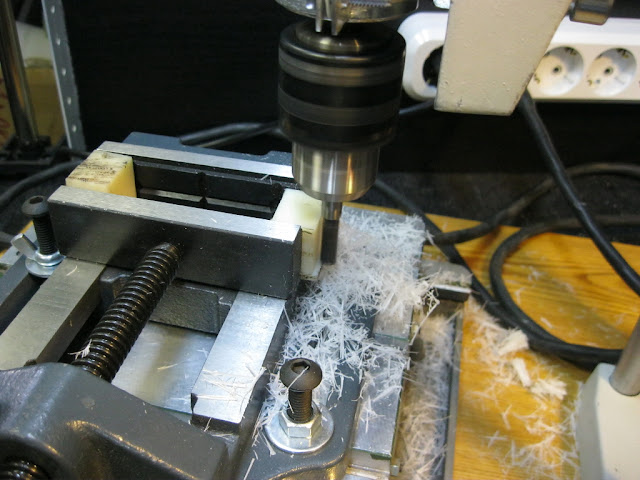

Шаг за шагом стачивал деталь до нужных размеров и форм. К сожалению на тот момент была фреза короче, чем требовалась. Пришлось точить в несколько этапов.

(На фоте те самые новые станочные тисочки, которые купил недавно случайно заехав на блошиный рынок в Новоподрезково)

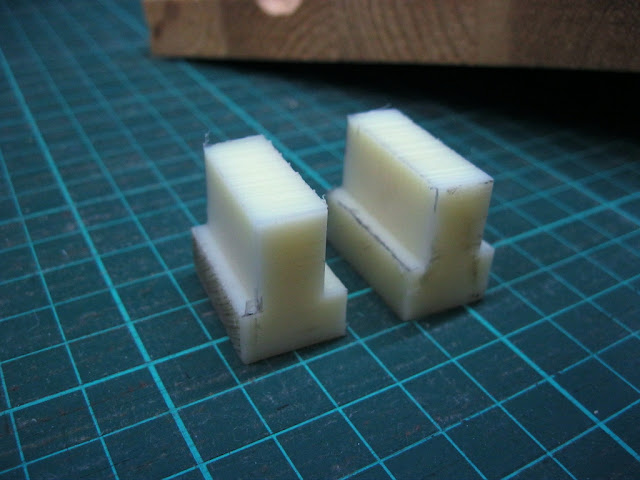

В результате фрезерования получились такие переходники:

Идеально подходит

Просверлив в переходнике необходимые отверстия, прикрепил к струбцинам.

Готовый результат:

Вот таким образом направляющая будет держаться за заготовку. И нет никаких лишних деталей сверху, мешающих ходу пилы.

Теперь направляющую можно удобно зафиксировать на панели и ровно пилить.

(Разумеется мне не терпелось её сразу испытать)

Пропил получается идеально ровным.

Вся конструкция:– Правило – 400р– Струбцины – 2х98р– Кусочек полипропилена – 50рИтого: Направляющая обошлась 646р + один вечер работы.
