Как обшить металлокаркас лестницы деревом: технология и советы мастеров

Виды металлических лестниц на второй этаж. Фото моделей различных конструкций

Лестницы на второй этаж из металла (фото различных моделей просто уникальны) могут быть прямыми и изогнутыми, спиральными и эллиптическими. В зависимости от покрытия, они бывают глянцевыми, матовыми, золочеными и пр. Многообразие форм и комбинаций материалов позволяют их использовать в различных стилях дизайна.

По способу применения, конфигурации и другим различным параметрам их делят на виды:

Наружные (вспомогательные) — к таким конструкциям относят лестницы на чердак, пожарные лестницы, стремянки, лестницы для подвалов, бассейнов, а также системы лестниц, соединяющие два этажа с наружной стороны дома.

Внутренние — лестничные конструкции, установленные стационарно внутри помещения и соединяющие разные уровни помещения. Такие лестницы по праву являются центральным элементом декора помещения.

Стильные лестницы из нержавеющей стали хорошо впишутся в современный интерьер

По способу изготовления различают сварные и кованные лестничные системы. Самостоятельное изготовление металлических лестниц на второй этаж в частном доме с помощью сварки является относительно легким способом. Недостатком такого способа является то, что сварка считается грубой работой, и получившееся изделие может иметь не совсем эстетичный вид. Однако многие умельцы обыгрывают места сварки, придавая им декоративность.

Кованные лестницы изготавливаются путем ковки металла. Сделать такие лестницы под силу не каждому. Но даже в случае, если конструкция имеет лишь кованные перила для лестницы (фото это подтверждает), этого вполне хватает, чтоб придать ей неповторимый элегантный вид.

Кованные перила придают лестнице красоту и неповторимость

По устройству лестницы из металла бывают цельные (фиксированные) и сборные. Цельные конструкции устанавливают стационарно из секций, соединенных между собой. Сборно-разборные лестницы имеют комплект наборных частей и элементов. Самостоятельный монтаж таких лестниц — вполне посильный процесс.

Типы конструкций

В целом сейчас предлагается много типов конструкций и видов, поэтому следует выделить лишь основные:

1. Винтовая – спиральный тип лестница, зачастую используется в домиках с ограниченным пространством. Ступеньки трапециевидного типа, располагаются вокруг металлической трубы, крепятся к ней узкой стороной. Проста в установке, производится на месте, дополнительная подготовка не потребуется. Для заказа лестницы достаточно знать габариты помещения и высоту первого этажа.

2. Маршевая лестница – представляет собой непрерывный ряд. Занимает много места и может устанавливаться только в домах с огромной жилой площадью. Если лестница получается длинной, то ее можно разбивать пролетами (небольшими плоскими площадками).

3. Подъем на наклонных балках. Балки представляют собой опору, ступени укладываются сверху. Зачастую в качестве металла здесь используют двутавры, швеллеры и профильные трубы.

4. Ступени из стены. В этом случае одна из сторон крепится к стене, есть консольный и больцевый варианты. В первом случае нет никаких перемычек, ступени просто висят в воздухе. Во втором варианте с больцами используются соединяющие металлические элементы, ограждающие внешнюю сторону ступеней. Не используется в случае, если дома есть пожилые люди или дети.

5. Лестница на тетиве. В целом принцип аналогичен косоуру. Разница лишь в том, что здесь ступени вставляют в пазы, что предназначены для этого и являют собой небольшие гнезда.

6. Хребтовая лестница. Этот вариант является самым оригинальным и интересным. Все элементы соединяются таким образом, что внешне это похоже на реальный хребет.

Всего существует три основных вида каркасов из металла:

• Закрытый. В стандартном варианте состоит из двух косоуров, изготовленных из швеллера и сваренных из металла ступеней.
• Распашной. Включает в себя 3 элемента: два узких сходящихся марша к одному, что шире за них. Устанавливается только в домах с большой площадью.
• Открытый. За основу берется профильная труба. Подступенников в этом варианте нет, а косоур используется лишь один, располагается в центре.

Каркас для бетонной лестницы

Более практичной является лестница на бетонном каркасе. Они бесшумны, прочны и надежны. Однако здесь также присутствуют недостатки. И главный – это большой вес изделия, которое нельзя просто опереть на плиты перекрытия.

Сборка каркаса в таком случае сильно усложняется, ведь необходимо обустраивать несущие конструкции, что опять-таки требует дополнительных вложений и серьезных подготовительных работ. Кроме того, для придания более-менее эстетичного вида, придется как следует потрудиться, ведь отделка бетонной лестницы требует определенных навыков. Чаще всего на бетонный каркас кладут плитку или деревянные ступени.

Установка ступеней к лестнице на металлической основе

Установка ступеней выполняется последовательно. Для начала нужно определиться с установкой дополнительных элементов крепежа

В особенности крайне осторожно следует подходить при работе над поворотными ступенями лестницы

Схема расчета ступеней.

Каждая ступень каркасной лестницы должна иметь разметки. Разметки необходимы для обозначения отверстий крепежных элементов. Разметка делается через 20 см друг от друга, при этом от края необходимо отступить 2 см. В качестве крепежных элементов берутся обычные саморезы, отверстия просверливаются впотай. Чтобы уменьшить напряжение при стяжке деталей, необходимо применять и шайбы. Не стоит паниковать, если появились небольшие перепады по высоте между приваренными деталями, это нормальное явление. Далее следует уложить подложку. Это поможет максимально плотно уложить ступени к каркасу. Чтобы зафиксировать подложку, ступени и каркас берется специальный клей с заполняющим эффектом. При высыхании клей образует прочный слой, не подверженный смятию. В качестве подложи лучше всего использовать фанеру.

Прикреплять деревянные накладки необходимо снизу. Дерево закрепляется на ступенях благодаря струбцинам. Далее через ранее проделанные отверстия при помощи саморезов по дереву накладки соединяются с каркасом. Когда невозможно укрепить накладки снизу, их выставляют на ступени и фиксируют при помощи струбцин. После этого обе накладки просверливают. Для этого понадобится сверло по металлу, с его помощью образуется необходимое для шляпного самореза отверстие.

Располагать накладки следует таким образом, чтобы деревянный материал слегка выступал за металлом.

Выбирать для данных работ стоит исключительно твердые сорта дерева. Предварительно с будущих накладок снимается фаска, и заготовке придается округлая форма соответствующих размеров. Этот маневр позволит уменьшить появление сколов ступеней. Материал тщательно осматривается и бракуется при наличии малейших трещин. Каждая ступень должна быть пронумерована для удобства монтажа.

Схема модульной маршевой лестницы.

После того как ступени заняли свое итоговое состояние, можно переходить к монтажу дополнительных декоративных элементов. Весьма кстати будут декорированные балясины, главное – найти правильные цвет и форму.

Далее начинается работа на выбором и установкой балюстрады. Она необходима в основном для безопасности передвижения. Но играет немалую декоративную роль. Здесь придется продумать размеры обхвата перил, так как они должны соответствовать форме ладони владельца лестницы. Далее стоит подумать о балясинах, их форме и расстановке. Этот элемент лестницы максимально важен, поскольку отвечает за безопасность при спуске-подъеме. В стандартной расстановке между балясинами делается шаг в 9-10 см. Возможны варианты с интервалами и 13 см, и 22 см. После этих маневров балясины размещаются по краю ступеней по всему периметру лестницы. Сделав контрольную проверку расположения элементов, следует зафиксировать балясины при помощи особых шпилей. После этого к ним крепят сами перила.

Далее весь каркас прошивается при помощи деревянной панели. Эту панель заранее необходимо подготовить по форме выступов. Сначала обшивается часть лестницы, расположенная сбоку. Далее стоит перейти к обшивке ступеней и подступенников. Закончив с обшивкой, можно начинать оформление маршей, расположенных с тыльной стороны металлоконструкции. Для этих целей подойдут листы гипсокартона.

Завершив все работы по сокрытию металлоконструкции, на получившуюся композицию наносят краску, а при необходимости закрепляют лаком.

Задумываясь над столь интересным и заманчивым элементом декора, можно существенно изменить стилистику помещения. В итоге своими руками можно сотворить настоящее произведение искусства, сделав его эпицентром всеобщего внимания и восхищения.

Видео: установка лестницы на металлическом каркасе

Баня и сауна Водоемы Гараж Гидроизоляция Дачный туалет Декор Дизайн интерьера Инструмент Канализация Котлы Крыша Ламинат Лестницы Насосы Натяжные потолки Обои Ограждения Освещение Отделка Печи и камины Плитка Пристройки к дому Проектирование Работа с гипсокартоном Радиаторы отопления Сад и огород Сантехника Своими руками Септики Скважина и колодец Теплый пол Утеплители

Балкон и лоджия

Ванная и туалет

Гостиная и спальня

Прихожая и коридор

Популярные статьи

Как изготовить правильный трубогиб для профильной трубы своими руками

Проекты одноэтажных домов с тремя спальнями: создании грамотной планировки

Садовые качели своими руками из металла

Красивые заборы для частных домов: фото и оригинальные идеи

Фасадные панели для наружной отделки дома

Лофт — что это такое?

Тип каркаса

Определившись с видом и формой лестницы, переходим к этапу выбора конструкции, на которой данная лестница будет построена. Для каждого вида лестницы различают следующие каркасы:

1. На косоуре.
2. На тетиве.
3. На больцах.
4. Консольная.
5. Модульная (сборная).

Разберем каждый из этих каркасов для каждого вида лестницы.

Косоур.

Представляет собой несущую конструкцию, на которой с определенным шагом предусмотрены полочки для ступеней. Такие каркасы, в свою очередь, классифицируются по месту расположения косоура:

Два и более косоуров на ширине марша.

Один центральный косоур.

Тетива.

Лестницы с металлическим каркасом на тетиве во многом схожи с конструкциями на косоуре. Различие заключается в способе крепления ступеней. Если на косоуре ступени укладываются на каркас как на полочки, то в конструкции на тетиве ступени фиксируются на внутреннем торце несущей балки. Форма тетивы может даже выглядеть сбоку как косоур. В остальном этот каркас так же классифицируется по расположению тетивы. Ниже представлены варианты лестниц с расположением тетивы с двух сторон марша.

На больцах.

В данном случае металлический каркас лестницы также выполняет функцию перил. Осуществляется жесткое крепление конструкции перил между первым и вторым этажами. Крепление ступеней осуществляется с одной стороны на балясинах к перилам. С другой стороны возможны варианты:

Крепление к стене. Данное крепление возможно при условии, если стены построены из крепкого материала, способного выдержать данную нагрузку. В случае с винтовой лестницей крепление идет к центральному столбу.

Крепление на косоуре.

На тетиве.

Винтовая лестница на больцах с размещением несущих перил с обеих сторон.

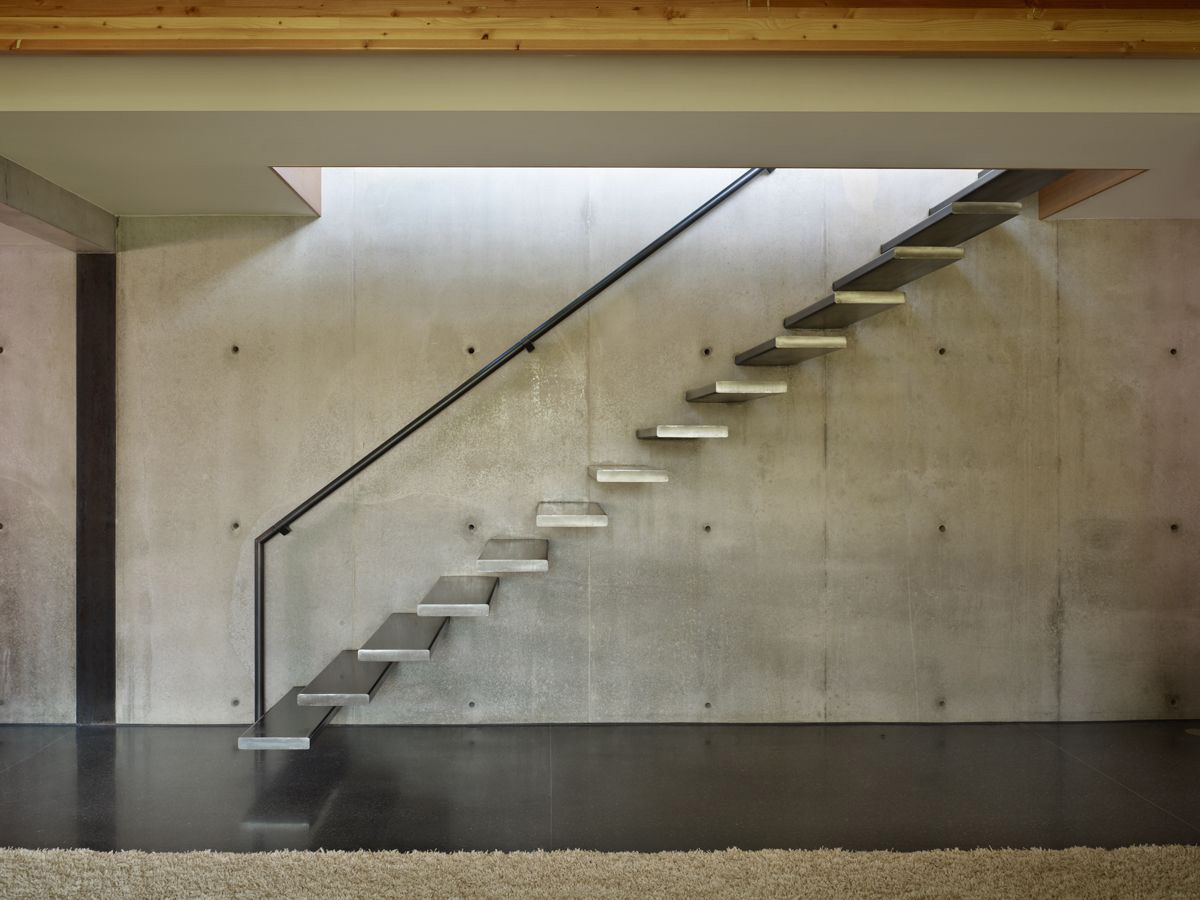

Консольная.

Наверное, самый необычный каркас лестницы. Принцип заключается в том, что крепление ступеней осуществляется с одной стороны, в результате чего создается ощущение легкости лестницы.

Различают три варианта крепления ступеней такой лестницы:

1. На этапе строительства стены, вдоль которой расположена лестница, необходимо заложить ступени таким образом, чтобы 1/3 ступени находилась в стене.
2. Второй вариант рассматривается в том случае, если стена делается из недостаточно прочного материала или толщина этой стены не позволяет вмуровать в нее 1/3 ступени. В таком случае монтаж осуществляется при помощи тетивы, расположенной с одной стороны ступеней. После этого тетива может быть замурована в стену.
3. Крепление при помощи металлических кронштейнов. Такой способ применим также при условии, что стены сделаны из достаточно крепкого материала.

Консольная винтовая лестница как таковая может быть выполнена только в круглых помещениях (башни), принцип крепления аналогичный.

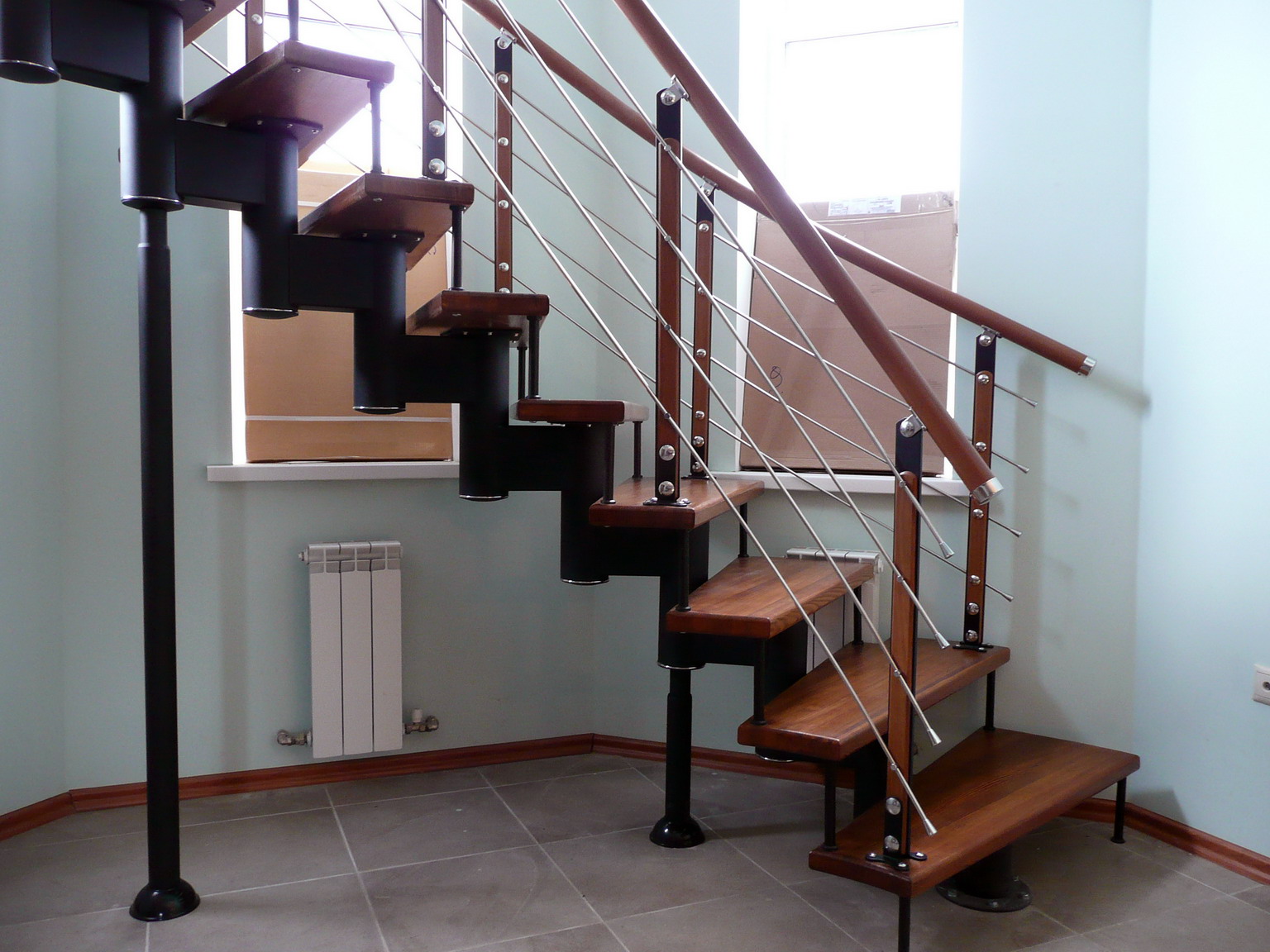

Модульная (сборная).

Общие сведения

Скрытая конструкция

В качестве материала изготовления можно использовать относительно недорогие швеллера или балки (двутавровые) с уголками разных размеров, к которым и будет выполнено закрепление подступеней и ступеней. Сама же балка из швеллера в будущем будет закрыта гипсокартонном или панелями из дерева.

Открытая конструкция

Открытый каркас представляет собой видимую часть конструкции лестницы, которая требует особой обработки и покрытия ЛКМ. Данный вариант визуально воспринимается лучше, а при правильном подходе и вовсе идеально впишется в лестничную конструкцию. По типу изготовления, открытые типы кнструкции можно разделить на каркасные:

• С 1 косоуром.
• С 2 косоурами.

Каркас открытого типа на одном косоуре – это когда по центру лестничной конструкции установлена несущая балка, на которую устанавливают косынки или площадки, чтобы закреплять ступени. Полступени в таком типе конструкции каркаса не устанавливают. Визуально этот вид конструкции кажется парящим, воздушным и легким. Если вы планируете установку широких маршей, то для исключения прогиба ступеней по краю советуем приваривать по бокам дополнительные элементы, а именно консоли.

Каркас открытого типа на двух косоурах – чем-то система установки схожа с одним косоуром, но в этом случае балки расположены не по центру, а по краю ступеней. Для того, чтобы закрепить ступени на балки, устанавливают кобылки (косынки), а сами ступени закрепляют с внутренней стороны, чтобы целостность проступи не была нарушена. Такой вид каркаса самый надежный и предназначается даже для широких маршей.

Расчет размеров и последовательность изготовления

Перед тем, как начать создавать каркасную конструкции, следует определиться с типажом конструкции, а также высчитать, сколько вам требуется материалов и выполнить замеры. Расчет требуемых параметров:

• Замер высоты между полом второго и первого этажа.
• Ширина проступи, должна быть от 0.2 до 0.3 метра.
• Высота подступенка, от 0.16 до 0.2 метра.
• Лестничный марш должен иметь ширину не меньше, чем 0.9 метра.
• Угол наклона лестницы, допустимое значение от 30 до 45 градусов.

Все описанные выше пределы интервалов при расчете ступеней требуются для удобства передвижения по конструкции.

Формулы для этих расчетов:

1. Формула удобства равна: е – j= 12 см.
2. Формула безопасности равна: е + j= 12 см.
3. Формула шага равна: е +2 j= 62(60-64) см.

Причем размер проступи обозначен как «е», а размер подступенка «j», «а».

Планируем этапы работ

При выполнении данных расчетов будет не лишним сразу же определиться с этапами выполнения работ:

1. Подготовьте проем требуемого размера.
2. Изготовьте каркас лестницы из металла на второй этаж на основании совершенных расчетов.
3. Соберите всю конструкцию по месту установки.

Разновидности металлических лестниц

Конструкции из металлов, обеспечивающие межэтажный подъем, по своему строению бывают нескольких типов.

На косоурах. Под этим термином подразумевается каркас коленчатого типа, который монтируется от пола первого до пола второго уровня. Такой вариант металлической лестницы оснащают как одним косоуром, пролегающим по центру конструкции, так и двумя – их прокладывают ближе к краям ступенек. В достоинства лестницы на косоурах входят быстрое изготовление каркаса, несложность монтажа (при определенных навыках его можно выполнить своими руками) и возможность разработки индивидуального проекта, учитывающего особенности планировки вашего дома.

Лестница на одном косоуре очень компактна

Два косоура позволяют ступеньки выполнить более широкими

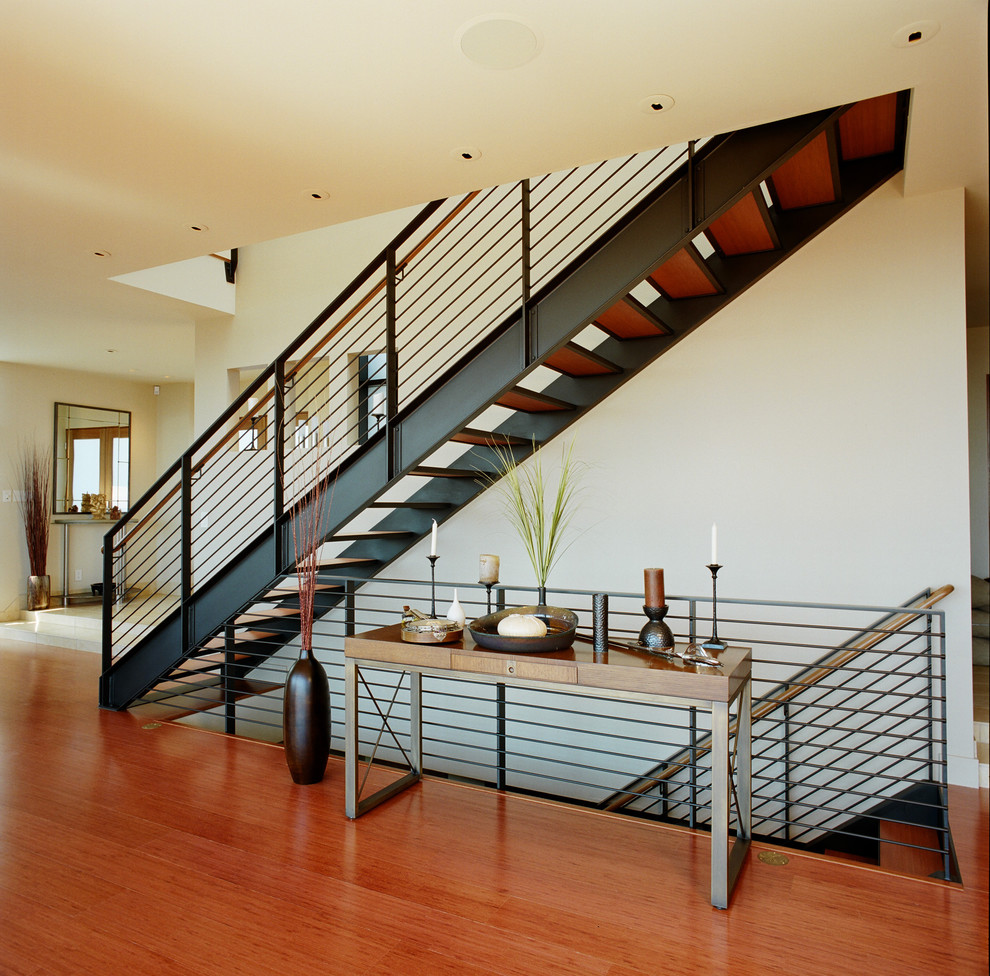

На тетивах. Так называются опоры по бокам ступеней. Весьма надежная и крепкая лестница, но требует несколько большей площади.

Каркас на считается одним из самых надежных

На больцах (консолях). Металлическая консольная лестница со стороны создает впечатление ступеней, которые парят в воздухе – если не монтировать подступенок. Максимально экономный вариант, поскольку занимает минимум пространства. При этом ненадежной конструкцию назвать нельзя: на этапе проектирования расчет ведется таким образом, чтобы каждая из ступеней удерживала груз в 150 кг в самой отдаленной от стены точке. Если лестница задумана без подступенков, перила на ней обычно ставятся стеклянные. В недостатках этого типа лестниц: трудности как в расчетах, так и в возведении. Своими руками такую конструкцию смонтировать получится вряд ли, лучше доверить изготовление профессионалам.

Консольная лестница сохраняет воздушность пространства

Так монтируется конструкция на больцах

Винтовой вариант. Конструкция монтируется таким образом, что ступени заворачиваются спиралью вокруг несущей опоры. Прочность и надежность лестницы на высоте, в интерьере она смотрится особенно элегантно и изящно, однако менее удобна в эксплуатации, нежели разновидности конструкции с прямо расположенными ступенями.

Винтовая лестница может стать изюминкой интерьера

Нередко застройщики останавливают свой выбор на конструкциях комбинированного типа, в которых используются и косоур, и консоли. Этот вариант особенно удачен, если лестница расположена впритык к стене: наружную часть ступени удерживает косоур, примыкающую к поверхности – вбитый в нее швеллер или уголок.

Металлическая лестница впишется в любой интерьер

Кроме конструктивных особенностей, металлические лестницы классифицируют и по другим признакам. Так, их подразделяют на одномаршевые и двухпролетные конструкции. Есть также прямые варианты и поворотные. Среди последних можно выделить:

• Г-образные;
• П-образные;
• в виде трапеции;
• закругленные.

Конструкции в несколько маршей могут быть дополнены площадками. Их основное назначение – сделать менее крутым угол подъема лестницы.

Человеку, впервые решившемуся на изготовление всхода наверх на металлическом каркасе своими руками, мы бы посоветовали остановиться на одномаршевой прямой лестнице. Более сложные варианты требуют специфических знаний и довольно сложных в исполнении работ.

Лестницу с металлическим каркасом реально спроектировать с учетом особенностей дома

Изготовление лестницы из профильной трубы на второй этаж своими руками

Для изготовления лестницы на металлическом каркасе используют трубы профильные с размерами сечения 40х60 мм, что обеспечит конструкции достаточную прочность.

Существует два метода сборки каркаса. Можно изготовить весь каркас вне места установки и потом перенести его непосредственно к месту, где будет располагаться лестница. Такой метод не всегда может подойти, так как конструкция довольно тяжела и придется прибегнуть к помощи специальных механизмов. Да и готовая конструкция может по габаритам не вписаться в существующие проемы.

Монтаж модульной лестницы заводского изготовления легко осуществить самостоятельно

Специалисты рекомендуют производить изготовление каркаса прямо на месте установки лестницы на второй этаж. В этом случае допущенные ошибки можно корректировать по мере выполнения работ на месте.

Нарезка заготовок

Работу начинают с выбора конструкции лестницы: в данном случае это будет косоурная конструкция. Разрабатывается схема лестницы со всеми необходимыми размерами и учетом расположения поворотных ступеней. Схема будет нужна на протяжении всего времени изготовления и монтажа лестницы.

Схема модульной лестницы на хребтовом косоуре

Профильные трубы предварительно очищаются от окалины. В соответствии со схемой, производятся работы по подготовке элементов необходимого размера и количества.

Полезный совет! Если вы сталкиваетесь с работой по изготовлению металлического каркаса лестницы впервые, попробуйте все нарезанные и готовые элементы пронумеровать, чтобы не ошибиться и не испортить материал.

Самостоятельное изготовление лестницы на металлическом каркасе возможно, если конструкция проста и имеются навыки работы со сварочным аппаратом и металлом

Для того, чтобы работа шла быстрее рекомендуется сначала подготовить и нарезать все элементы, а потом приступать к сварке. Но постепенная нарезка по ходу выполнения работы позволяет допустить меньше ошибок. Выбирать вам. Распил труб выполняется с выдерживанием всех углов.

Монтаж несущих опор

Как только все элементы нарезаны, устанавливаются несущие балки каркаса. Количество балок должно быть равным количеству косоуров. Несущий швеллер обрезают так, чтобы он упирался плоскостью среза в потолочную балку и в пол. В некоторых случаях подготавливают основу и к ней приваривают швеллер.

Просторная маршевая поворотная лестница с площадкой

На этом этапе важным условием является правильная и параллельная установка швеллеров (если их несколько). От их расположения будет зависеть правильность всей конструкции. Если планируется поворотная система, необходимо предварительно сделать необходимый поворот несущей балки согласно вашей схеме. Если на схеме предусмотрена конструкция с площадкой, то концы опор маршей должны упираться в площадку и быть надежно зафиксированы.

Заготовки для ступеней

Заготовки для ступеней делают в форме треугольника, в который впоследствии закладывают ступени. Для фиксации этих треугольников используют точечный шов в нескольких местах. Проверяют правильность крепления и лишь после этого надежно фиксируют сваркой к основному каркасу. Также применяют в качестве крепежа болты.

Маршевая поворотная лестница на металлическом косоуре

Когда первая заготовка для ступени готова, на нее укладывают временную ступень из доски, затем постепенно монтируются все следующие «косынки».

Изготовление каркаса для поворотной на 90 градусов лестницы значительно сложнее. Размеры треугольных заготовок будут различными. Здесь рекомендуется готовить каждый элемент только после того, как смонтирован предыдущий.

Иногда, при применении в качестве несущего элемента широкого швеллера, вместо треугольных заготовок для ступеней приваривают к основе металлические подставки для них.

Обработка металлического каркаса

После монтажа приступают к зачистке швов. Обрабатывается вся металлическая поверхность каркаса: обезжиривание, нанесение составов от ржавчины, грунтовка. Далее, металл покрывается краской. Если использовался профиль из нержавеющей стали, обработка не нужна.

Металлическая лестница в стиле «минимализм»

Ступени для лестницы могут быть выполнены из дерева или металла. Более экзотический вариант камень или стекло. Если в качестве ступеней выступает дерево — полки треугольных уголков должны быть снизу, если камень или бетон — полки направляются вверх.

Основным преимуществом лестниц на металлическом каркасе является возможность объединить различные материалы в самых разнообразных комбинациях. Вместе с тем лестницы на каркасе из металла прочны, долговечны и могут соответствовать любому стилю интерьера.

Расчет каркаса

Лестницы на второй этаж на металлическом каркасе требуют тщательных расчетов

Качество проекта – это половина дела, и ему нужно уделить пристальное внимание

То, что важно учитывать при проектировании, так это конструкция каркаса, метод крепления его и каждого его элемента, размер маршей, проема между этажами, высоту ступеней и их ширину, необходимые материалы

Про возможные вариации конструкции мы уже поняли, что касается проема, то он имеет прямую зависимость от высоты потолков и крутизны лестницы. Высота ступеней может быть разной, общепринятой считается от 14 до 18, но ее рассчитывать придется в натуре, как и их количество. Это можно сделать, разделив длину конструкции на высоту ступеней.

Когда вы получили все данные, необходимо зарисовать конструкцию на листе бумаги где обозначить все размеры и габариты, это поможет вам при сваривании каркаса и его компонентов.

Подготовка

Прежде чем приступить к работе, нужно подготовить все необходимые инструменты и оборудование. Сварочные работы следует проводить в специальной одежде и перчатках, чтобы не травмироваться. Кончено же нужен ручной инвертор и электроды, а также защитная маска. Нужна также болгарка с отрезными дисками и для шлифовки, дрель и сверла по металлу. Также придется к месту надежный металлический стол, струбцины, тиски, рулетка, угольник и карандаш. Предварительно нужно сделать все замеры и разрезать материалы на необходимые части.

Каркас для маршевой лестницы

В самом начале нужно сделать опоры, в зависимости от выбранного типа конструкции они могут быть разными:

• Металлические косоуры, которые вырезаны из плотного листа металла – это и будет каркас;
• Ступенчатые тетивы – металлические швеллера свариваются один с другим, тем самым на выходе получается ступенчатая тетива;
• Кобылки – основой является швеллер, к которому привариваются кобылки для ступеней;
• С центральной опорой. Лучший вариант – это с использованием металлической трубы .

Опоры для разных типов лестниц

Вооружившись указанными выше инструментами, нужно сваривать конструкции в соответствии с проектом. Проверяйте параллельности размещения элементов, на которые будут монтироваться ступени (опоры). Хорошо если у вас будет помощник с соответствующей экипировкой, так как некоторые элементы самостоятельно приварить сложно. К примеру, косоуры под прямым углом. Преимуществом изготовления каркаса своими руками, является возможность творения любой конфигурации и оперативно ее изменять.

Процесс монтажа лестницы на одном косоуре

Безопасность металла

Так как металлический каркас лестницы на второй этаж в доме может подвергаться негативным воздействиям, то его необходимо покрыть специальным антикоррозийным составом. Предварительно его нужно обезжирить и прогрунтовать, потом покрыть защитным составом, после его высыхания специальной краской.

Лестница на второй этаж своими руками из дерева с поворотом на 90. Пошаговое руководство по расчету и монтажу лестниц с поворотом на 90 в отдельной публикации.

Металлический каркас лестницы – это красиво, надежно и долговечно, но только при условии правильного монтажа. Сварка это дело не для новичков, и не имея представления о том, как нужно работать, лучше за такое задание не браться и довериться профессионалам.
